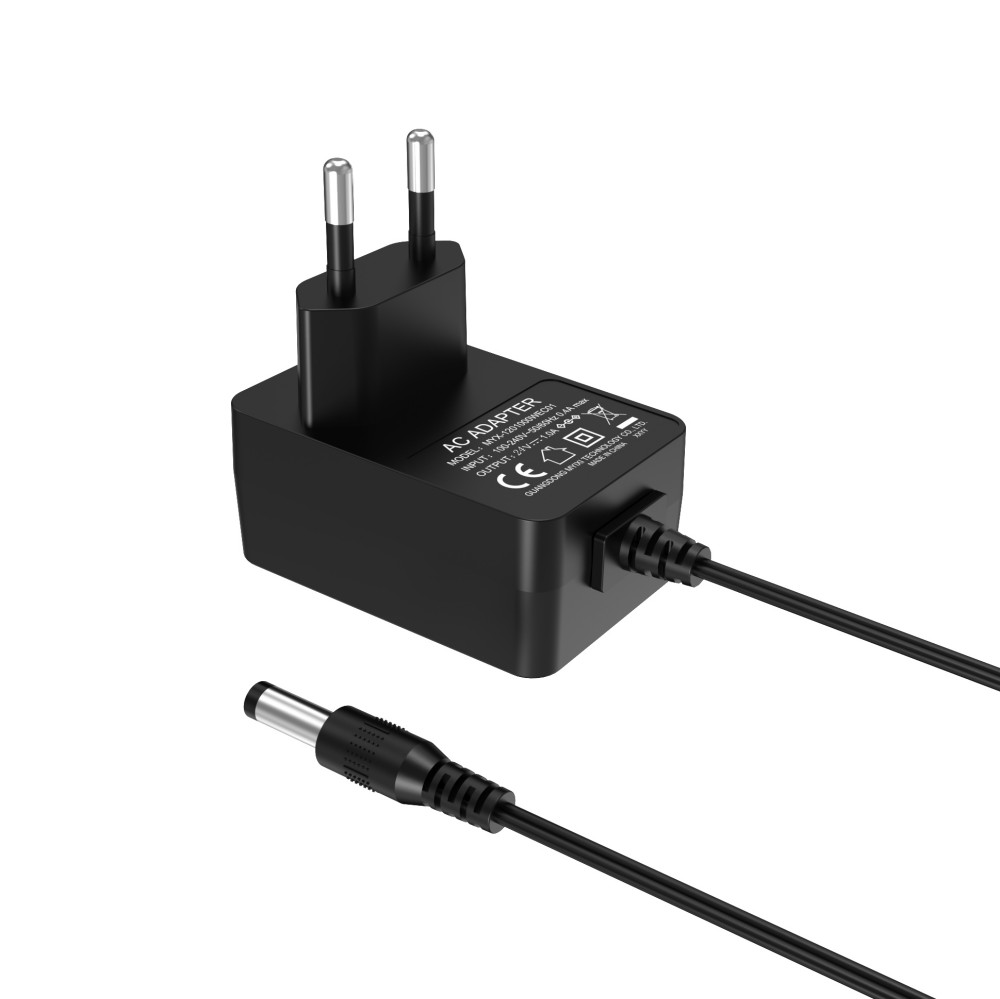

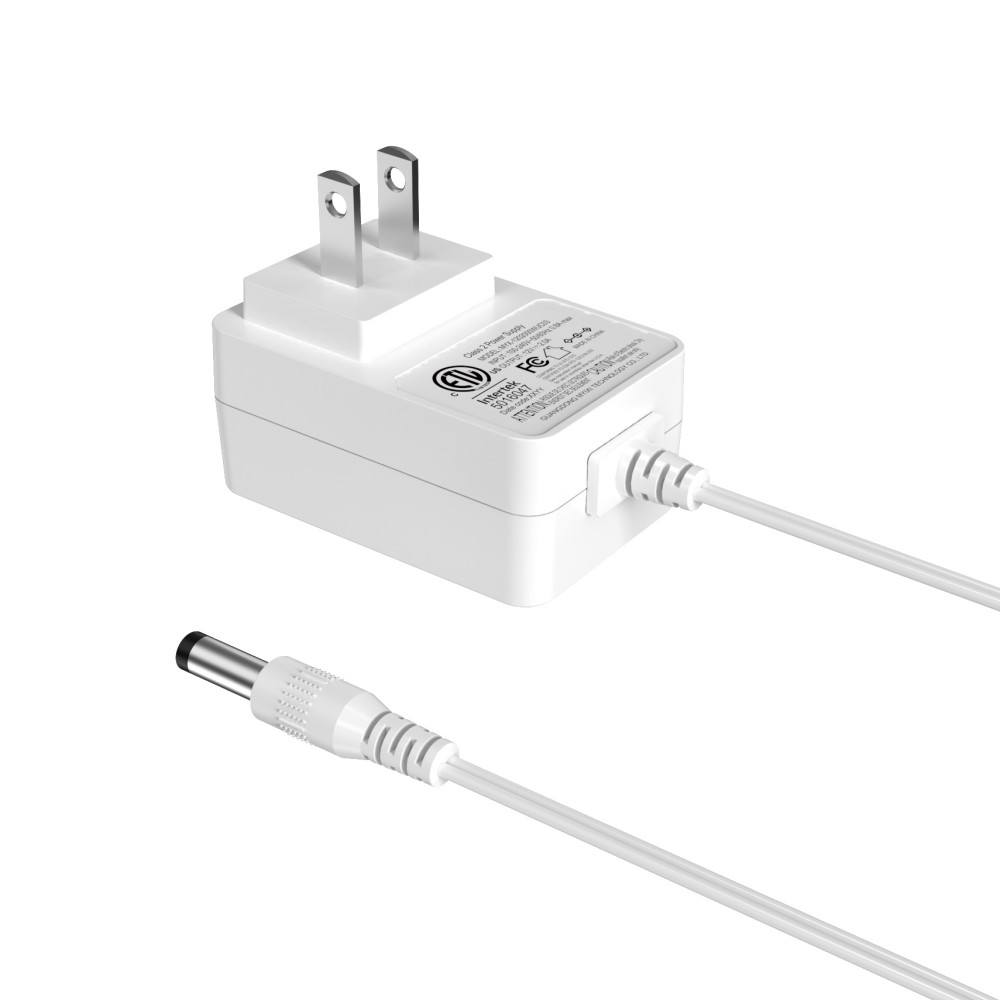

24Wコンパクト壁掛け式電源アダプター
電源シリーズ
6W～24W
入力
100-240VAC、50/60Hz
出力オプション
6V〜28V
ACプラグタイプ
US/EU/UK/AU/JP/KR/カスタム
DCコネクタ
5.5×2.1mm、5.5×2.5mm、3.5×1.35mm、カスタム
認証 / OEM
UL/FCC/CE/PSE/KC/ETL/BIS/IRAM/SAA/プロジェクトによりオプション | 対応
サンプル提供可能 | カスタムプラグオプション | 迅速な見積もり
シリーズ概要
このコンパクトな壁掛け式電源アダプターシリーズは、6W〜24Wの広い出力範囲をカバーし、安定した性能とグローバルな用途向けに設計されています。水平コンパクトハウジング（59×40.5×26.5mm）により、サイズ、電力容量、および熱性能のバランスの取れたソリューションを提供します。このシリーズは、複数のACプラグタイプと柔軟な出力構成をサポートしており、幅広い民生用電子機器、ネットワーキングデバイス、および産業用途に適しています。.
技術仕様
| モデル | 出力電圧 | 出力電流 | 最大出力電力 | プラグ | コネクタ | 最小負荷 | 最大負荷 | 負荷調整率. | ライン調整率. | リップル/ノイズ | 注記 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| MYX-120050ZVC01 | 5.0〜12.0V | 0.1～0.5A | 6W | オプション | オプション | 0A | 0.1～0.5A | ±5% | ±1% | 120mV | 標準 |
| MYX-240050ZVC01 | 9.1～24.0V | 0.1～0.5A | 12W | オプション | オプション | 0A | 0.1～0.5A | ±5% | ±1% | 240mV | 標準 |
| MYX-150160ZVC03 | 9〜15.0V | 0.1～2.667A | 24W | オプション | オプション | 0A | 0.1～2.667A | ±5% | ±1% | 150mV | 高出力 |
製品特長
標準アプリケーションとプロジェクトベースの要件に対応するよう設計されています。.
アプリケーション
- 民生用電子機器
- スマートホーム機器
- ネットワーク機器
- LED照明
- 小型産業機器
主な特長
- 高効率性能
- 長期使用向け設計
- 内蔵安全保護
- 多様なプラグとコネクタ
- グローバル市場認証済み
カスタマイズ
- プロジェクトベースのサポート
- OEM/ODMサービス
- ケーブル長さのカスタマイズ
- ラベル/ロゴのカスタマイズ
- パッケージのカスタマイズ
技術詳細
電気的仕様
入力：100-240VAC、50/60Hz
出力電力：6〜24W
出力電圧範囲：5V〜28V
効率：CEC Level VI / DoE / CoC Tier 2対応
保護機能：過電圧、過電流、短絡、過温度保護
MTBF：>100,000時間
機械的仕様
筐体タイプ：コンパクト壁掛け型アダプター（水平）

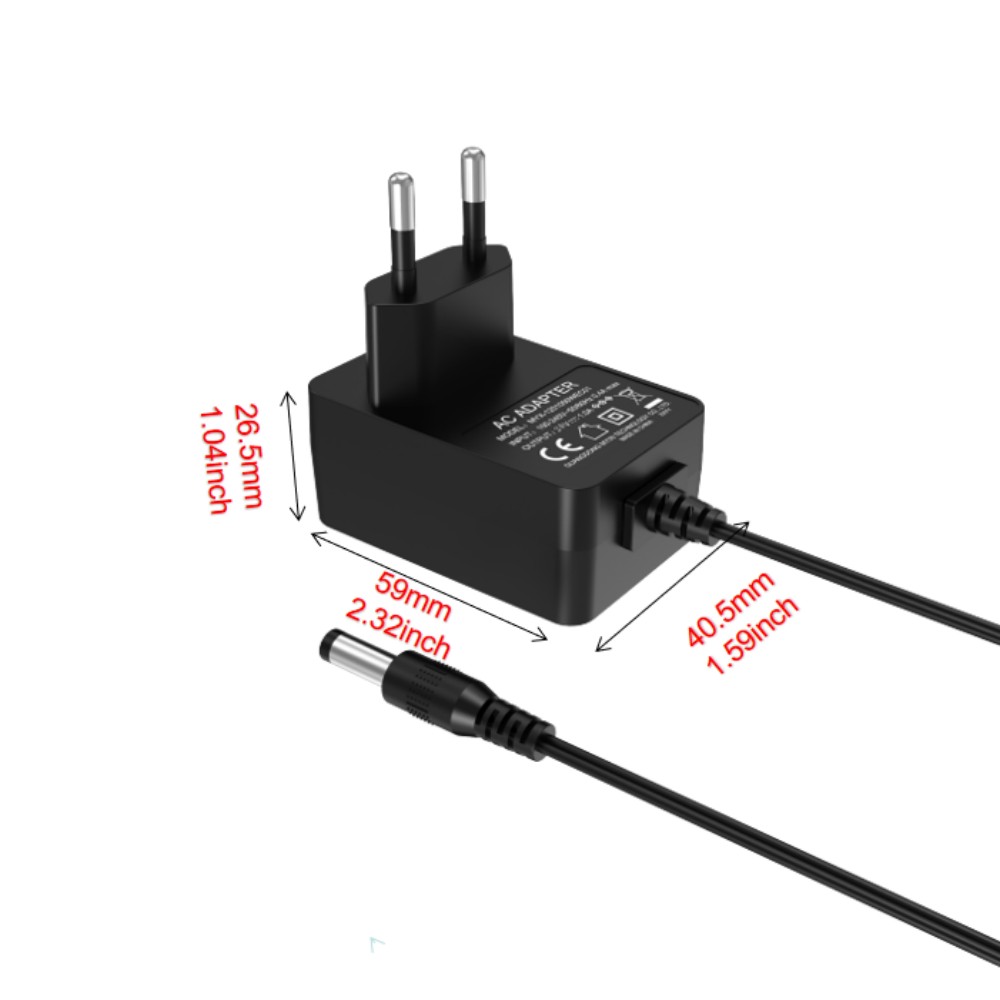

寸法：59×40.5×26.5mm

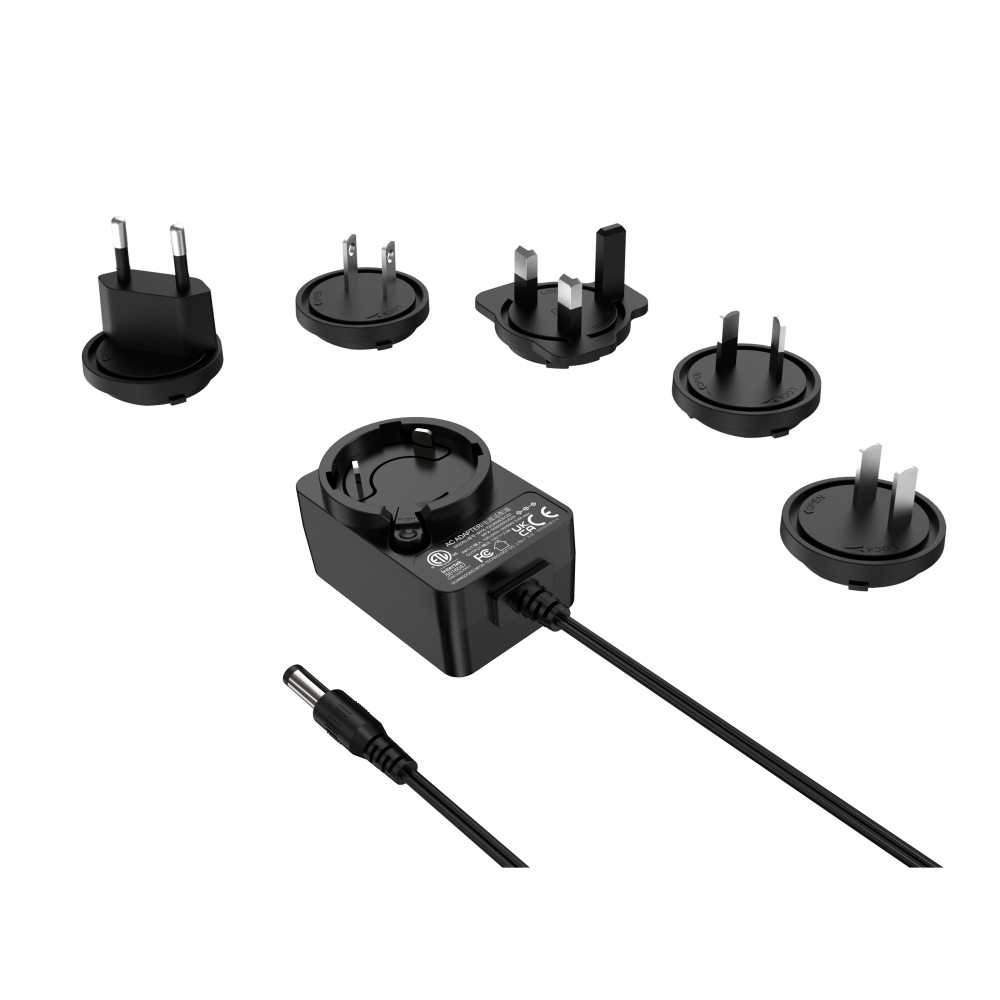

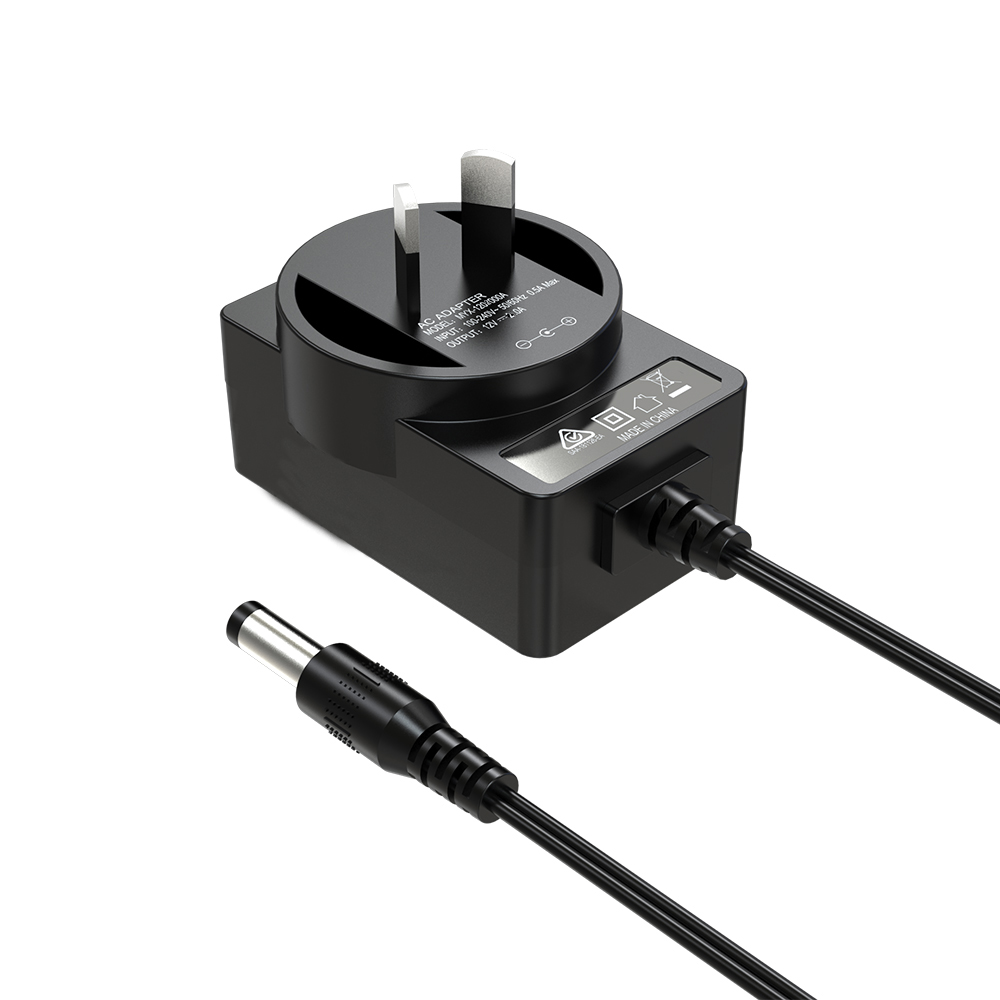

ACプラグオプション：US / EU / UK / AU / JP / KR
色：ブラック / ホワイト
特徴
6W〜24Wの広い電力範囲
コンパクトな水平ハウジング設計
グローバルACプラグ互換性
MTBF 100,000時間以上の高い信頼性
国際効率基準に準拠
民生用電子機器および産業用機器に適しています
モデルコード
モデルコードは、出力電圧範囲、電流範囲、筐体タイプ、およびプラグ構成を示します。.
詳細なコード規則はご要望に応じて提供可能です。.
注文と配送
最小注文数量： モデルおよびカスタマイズ要件により柔軟に対応
リードタイム
サンプル：3〜7日／量産：2〜4週間
梱包情報
標準輸出用カートン梱包が可能です。カスタムラベルおよびパッケージにも対応しています。.
配送情報
サンプルは速達で発送します。大口注文はプロジェクトの要件に応じて航空便または海上便で発送します。.
